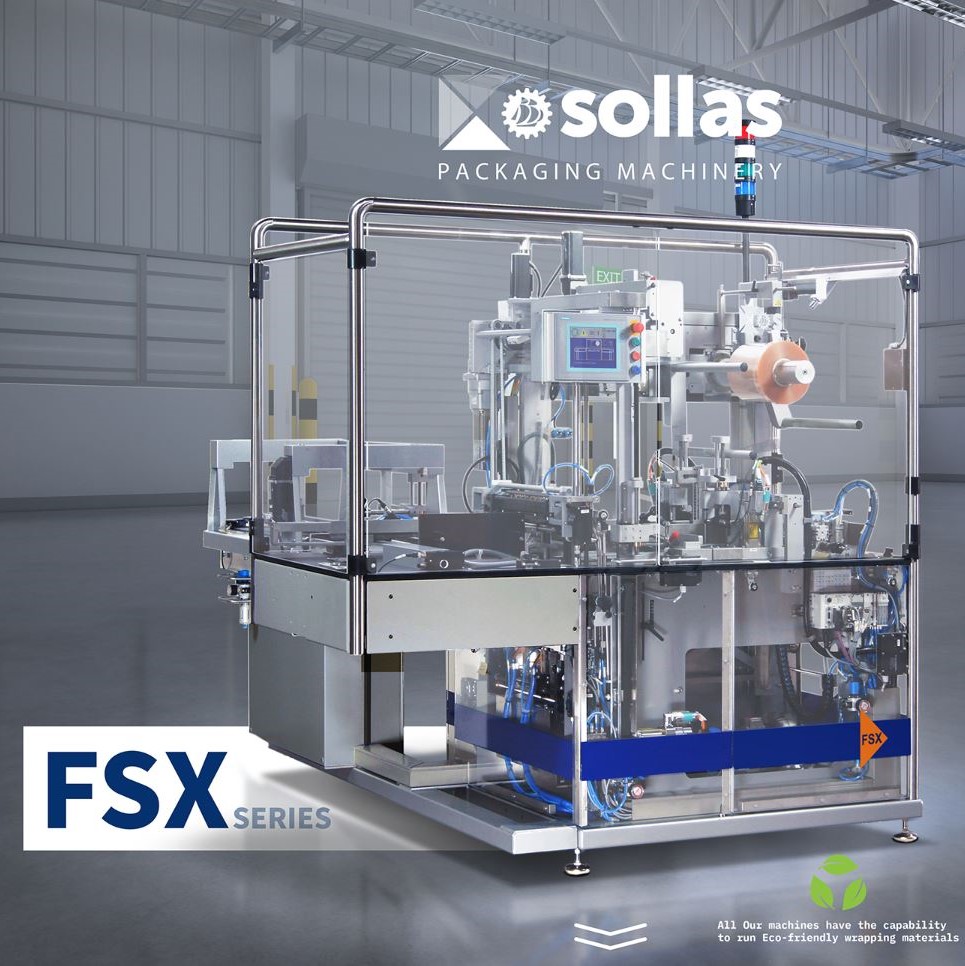

SOLLAS FSX
Najszybsza zmiana formatu na rynku celofoniarek – automatyczna zmiana formatu w ciągu 10 minut!
Sollas FSX - najnowsza generacja celofoniarek (100% napędów na servo)
Automatyczna zmiana formatu w ciągu 10 minut!n!
Seria Sollas FSX to pierwsza na świecie i tylko w 100% napędzana serwomechanizmem celofoniarka, która może osiągnąć wydajność do 150 taktów/min. Seria Sollas FSX została opracowana w ścisłej współpracy z naszymi klientami, aby sprostać wymaganiom wysoce wydajnej pakowania z w pełni automatyczną zmianą rozmiaru w czasie krótszym niż 10 minut.
Kluczowe korzyści dla Klienta
- Wysoka wydajność do 150 pudełek/min. w połączeniu z najwyższą elastycznością.
- Najkrótszy czas przestoju na zmiany formatowe dzięki w pełni automatycznej zmianie rozmiaru < 10 min. (napędzany serwo)
- System szybkiego zwalniania wszystkich części zamiennych (zmiana beznarzędziowa)
- Dokładne podawanie folii przy dużych prędkościach dzięki systemowi podawania folii dodatniej
- System samoopróżniania realizowany przez system podający LIL
- Wejście maszyny pod kątem prostym lub bezpośrednio w linii
- Zakładanie opaski BOPP lub papierowej dzięki opcjonalnej funkcji bandowania
- Łatwa obsługa dzięki sterowaniu za pomocą ekranu dotykowego
- Grupowanie produktów za pomocą opcjonalnych urządzeń do zestawiania pakietu
- Doskonała prezentacja opakowanego produktu (ciasna i atrakcyjna folia)
- Ochrona produktu i gwarancja pierwszego użytkownika
- Redukcja kosztów produkcji
- Nadaje się do obsługi folii przyjaznych dla środowiska (papierowych, nadających się do recyklingu BOPP lub biodegradowalnych BOPLA)
- Łatwy dostęp dla operatora
(maszyna w systemie 1-poziomowym) - Ograniczona do minimum ilość części związanych z obsługą produktu
- Szybka i prosta zmiana rozmiaru w celu obsługi innego produktu (beznarzędziowa)
- Łatwe otwieranie dzięki możliwości aplikacji taśmy zrywnej na opakowaniu (opcja)
- Szeroki i elastyczny zakres rozmiarów do obsługi różnych rozmiarów formatów
- Wysokiej jakości, bezpieczna i niezawodna maszyna produkcyjna
Główna specyfikacja maszyny
- Maksymalna wydajność 150 produktów/min.
- 100% napędy servo (Siemens V90 controllers)
- Zmiana rozmiaru bez narzędzi (system szybkiego zwalniania)
- System indywidualnego transferu produktu (IPT)
- System podawania folii – positive (pasy próżniowe)
- Rolka folii z serwonapędem (do obsługi folii krytycznej i rozciągliwej przy dużych prędkościach)
- Nóż do cięcia folii ząbkowany (bardzo długa żywotność)
- Automatyczny podajnik wejściowy
- Menu danych produktu (przechowywanie 250 ustawień maszyny produktu)
- Szeroki zakres obsługiwanych opakowań
- Uszczelnienie wykonywane w najmniej widocznym miejscu
- Sterowanie PLC: Siemens Simotion D4x5-2 PLC control system / TP900 HMI
- Maszyna 1-poziomowa
- Programowanie zgodne ze standardami branżowymi OMAC PackML
- Boczny trzpień załadowczy folii (łatwy dostęp i bezpieczeństwo)
Opcje dodatkowo płatne
- W pełni automatyczna zmiana rozmiaru < 10 min. (regulacje liniowe serwonapędów)
- Aplikator taśmy zrywnej
- Jednostka rejestracji nadruku
- Wyłożenie blatu maszyny specjalnym filcem – zapobiegającym najmniejszym zarysowaniem produktu (perfumy/kosmetyki)
- Zgrzewanie miejscowe / paskowe (spot / stripe) (perfumy/kosmetyki)
- Urządzenia zbierające (przechylanie o 90º, obracanie i układanie w stos)
- Bezpośrednie podawanie na linii (system samoopróżniania przez podawanie LIL)
- Połączone przechylanie o 90º + urządzenie do sztaplowania (jedna jednostka)
- Alternatywne PLC oparte o Allen Bradley
Najważniesze cechy maszyny
w 100 % automatyczna zmiana formatu w mniej niż 10 minut!

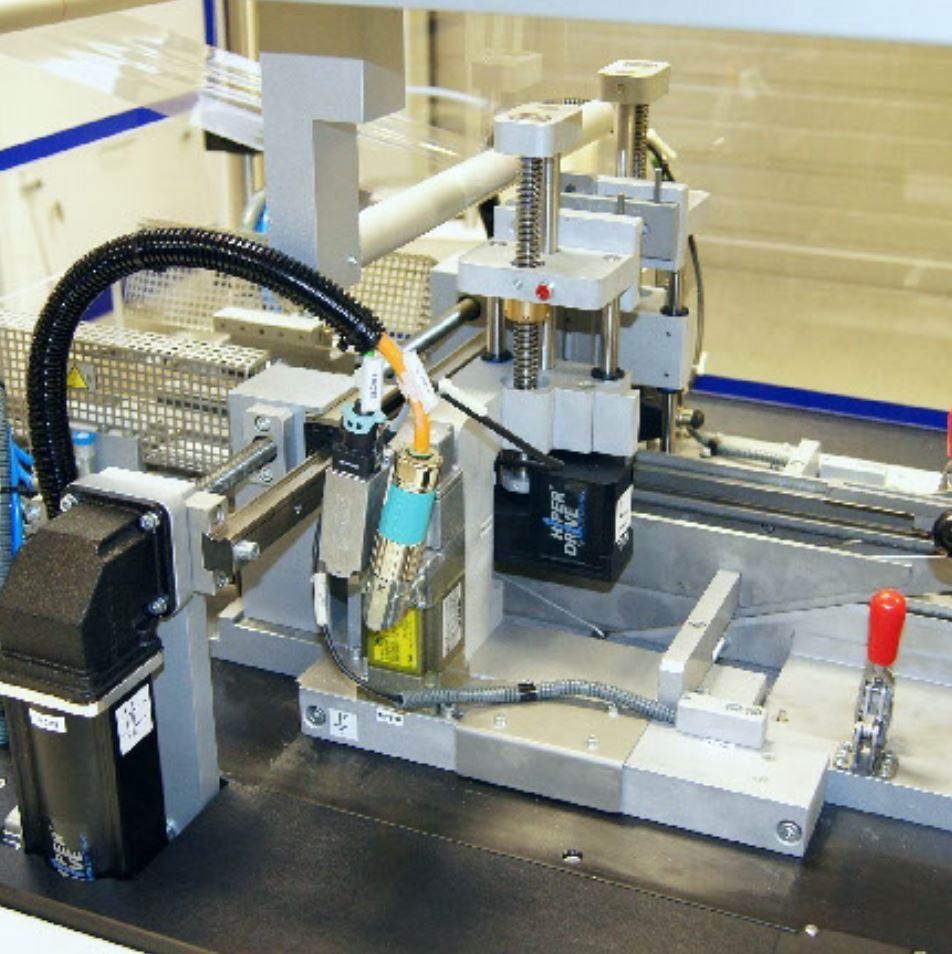

Automatyczna regulacja maszyny z silnikami sterowanymi servo na regulacjach liniowych.
System indywidaulengo transferu produktu (IPT)
Specjalne mechaniczne palce pojedynczo przenoszą każde pudełko przez maszynę. System IPT zwiększy wydajność, wydajność i jakość owijania oraz gwarantuje dokładne pozycjonowanie zgrzewu punktowego/paskowego. Pozwala to również uniknąć ryzyka zgrzania dwóch pudełek na stacji zgrzewania bocznego.

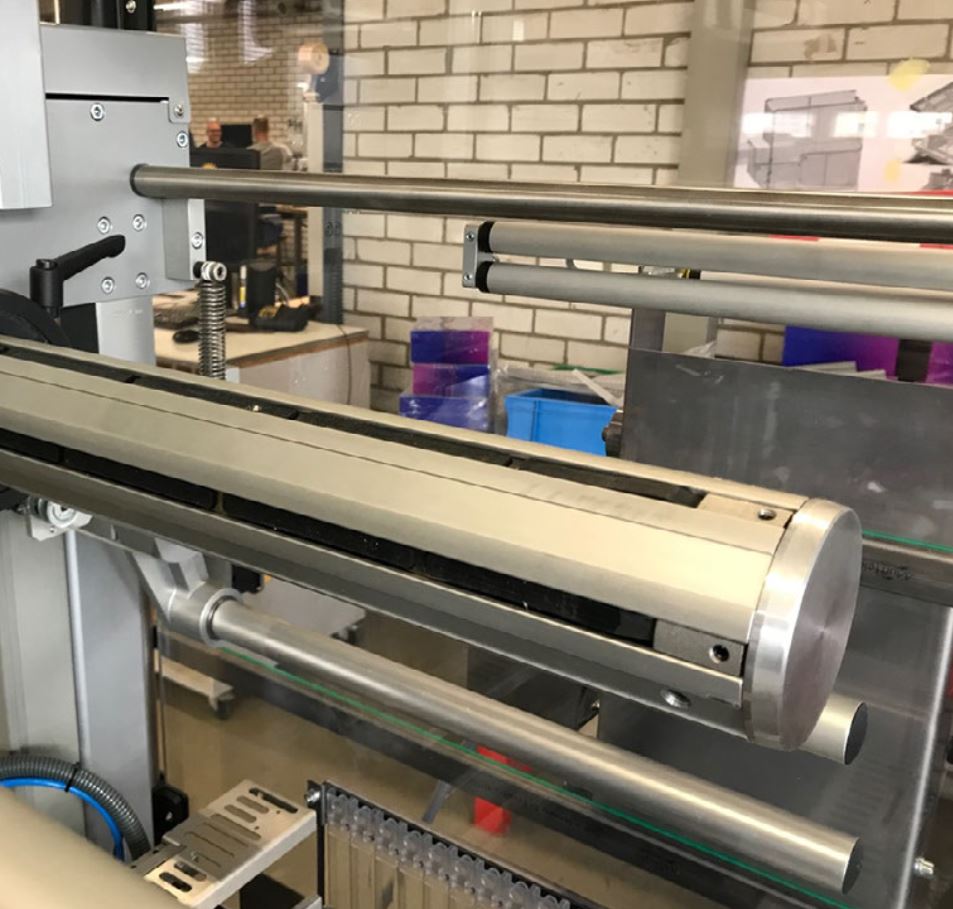

Jednostronnie zawieszona rolka folii
Wałek folii jest zawieszony z jednej strony, aby umożliwić łatwy i szybki załadunek i rozładunek rolki folii. Bęben znajduje się na wysokości ramion i jest zamontowany wewnątrz maszyny, co zapewnia bezpieczeństwo operatora oraz ochronę przed kurzem i innymi cząstkami. Po zamontowaniu rolki folii zostanie ona automatycznie zamocowana przez mieszek powietrzny, który jest pod ciśnieniem.

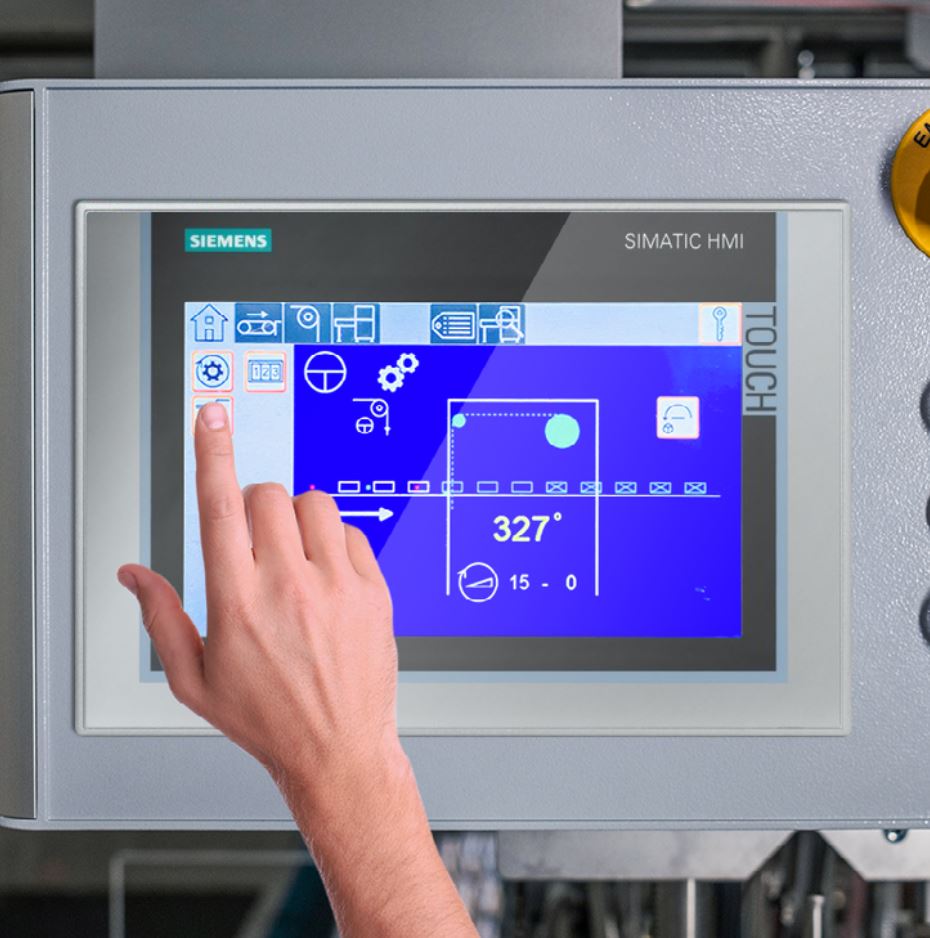

Interfejs człowiek-maszyna: Siemens Siematic touch
Interfejs człowiek-maszyna (HMI) jest ekranem dotykowym i jest wysoce intuicyjny dla operatorów na całym świecie, ponieważ używa symboli (brak języka pisanego). Wyświetlacz służy jako urządzenie do obsługi i diagnostyki/wykrywania usterek, a ponadto zawiera menu danych produktu do przechowywania ustawień skrzynki.
Napędy serwo
Ruchy krzywkowe zostały zastąpione przez serwomotory, aby osiągnąć wyższą moc wyjściową dzięki wyższym prędkościom i krótszym przestojom. Wyeliminowanie krzywek zmniejsza również liczbę części mechanicznych, co jest zaletą konserwacyjną. Opcjonalną, w pełni automatyczną zmianę rozmiaru 3D można zrealizować w mniej niż 10 minut!
Dane techniczne
- Minimalny rozmiar produktu (mm) *: L 40 W 20 H 25 (7)
- Maksymalny rozmiar produktu (mm)*: L 300 W 225 H 96 (125)
- Wydajność maksymalna**: 150 ppm (podajnik automatyczny)
- Minimalna / maksymalna szerokość rolki z folią: 50 – 435 mm
- Maksymalna średnica rolki z folią: 400 mm
- Materiały wykorzystywane do pakowania***: Polipropylen, papier powlekany, nadający się do recyklingu BOPP i biodegradowalny BOPLA
*Liczby w nawiasach przedstawiają opcjonalne modyfikacje.
**W zależności od produktu i materiału opakowaniowego.
***Ogólnie można stosować wszystkie powszechnie stosowane materiały do pakowania na gorąco. Jeśli masz wątpliwości, Sollas chętnie przetestuje każdy rodzaj materiału, z którym możesz sobie poradzić.

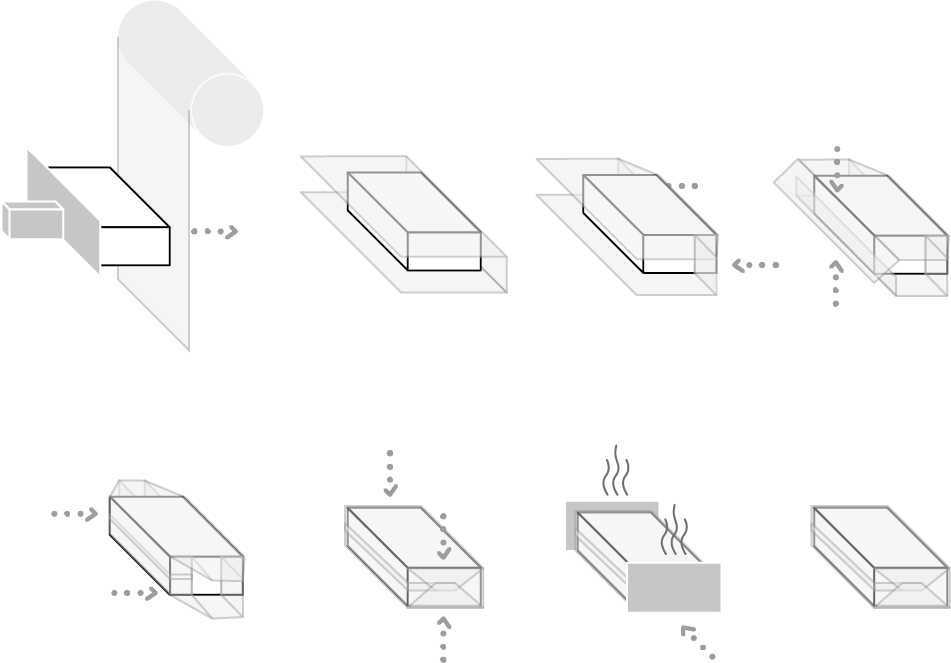

Zasada działania
Wymiary
